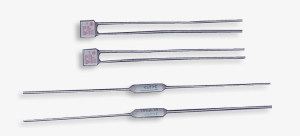

日本松下溫度保險絲--EYP-ML/MU/MS系列
|
日本panasonic
|
產品規格：
0.5A、1A、1.5A、2A、3A/250V
應用范圍：
 變壓器、爆線管、排氣扇、電風扇、小功率電動機、充電器、適配器、次級蓄電池組、家用聯合煤氣加熱器、熒光燈、各類加熱裝置。
特點：
·結構緊湊、絕緣性能高，具有受熱快速反應的特性；
·產品呈不正常狀態和不可復位時，能可靠地斷開電路；
·專門成形的引線提供可靠的連接和易于裝配處理(軸向引線型)；
·使用特別精選的無鎘合金；
·可提帶狀類型、成形引線和絕緣引線燈。
工作原理：
在電氣設備的溫度不正常升高時，熱熔斷體感受到其感溫體和引線的熱度。
不正常溫度達到特殊樹脂的軟化點時，特殊樹脂變成液態。
當不正常溫度達到易熔合金的熔點時，熱熔斷體的易熔合金熔斷前使兩根引線之間截然斷開。
熱熔斷體的主要參數：
|
系列
|
元件編號
|
額定動作溫度(℃)
|
電氣額定值
|
安全認證
|
|
E
|
EYP05BE****
|
102、115、130、133、139
|
AC250V/0.5A
AC125V/1.5A
DC50V/3A or 5A
|
PSE(Japan)
UL(USA)
CSA(Canada)
VDE(Germany)
BEAB(UK)
CCC(China)
|
|
F
|
EYP1BF****
|
102、115、130、133、139、168
|
AC250V/1A
AC125V/2A
DC50V/3A or 5A
|
|
N
|
EYP2BN****
|
86、92、102、114、115、130、133、140、145、168、188
|
AC250V/2A
AC125V/3A
DC50V/4A or 6A
|
|
H
|
EYP2BG***
|
102、115、130、133、139、168
|
AC250V/2A
AC125V/3A
DC50V/4A or 6A
|
|
MT
|
EYP2MT****
|
92、98、102
|
DC50V/2A
|
UL(USA)
VDE(Germany)
|
|
MS
|
EYP2MS****
|
92、98
|
DC50V/1.5A
DC50V/2A
|
|
MU
|
EYP4MU****
|
92
|
DC50V/4A
|
UL(USA)
|
|
元件編號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
|
EYP2ML*****
|
25.0±0.5
|
3.2±0.2
|
0.65±0.15
|
4.5±0.5
|
3.0±0.2
|
0.10±0.02
|
10.25±0.5
|
(10.25)
|
|
EYP2ML*NS
|
29.0±0.5
|
3.2±0.2
|
0.65±0.15
|
4.5±0.5
|
3.0±0.2
|
0.10±0.02
|
9.2±0.5
|
(15.3)
|
|
EYP4MU****
|
26.5±0.5
|
4.5±0.4
|
1.0±0.15
|
11.0±0.6/0.4
|
3.0±0.2
|
0.10±0.02
|
(7.7)
|
(7.7)
|
|
EYP2MS****
|
24.5±0.5
|
3.0±0.2
|
0.75±0.2
|
5.5±0.5
|
3.0±0.2
|
0.10±0.02
|
8.0±0.5
|
(11.0)
|
|
EYP2MS***l
|
32.0±0.3
|
3.6±0.2
|
0.75±0.2
|
8.1±0.3/0.1
|
3.0±0.2
|
0.10±0.02
|
9.7±0.5
|
(14.2)
|
|
元件編號
|
認可標準的型號
|
額定動作溫度TF(Tf) (℃)
|
實測動作溫度
|
保持溫度TH(Th.Tc)
|
極限溫度TM(Tm)
|
電氣額定值
|
直流電阻(mΩ)
|
UL
|
VDE
|
|
電流
|
電壓
|
|
ML系列
|
|
EYP2ML092
|
ML092
|
92
|
89±2
|
60
|
135
|
2
|
DC50
|
9mΩmax
|
●
|
●
|
EYP2ML098
EYP2ML098NS
|
ML098
|
98
|
94±2
|
65
|
135
|
2
|
DC50
|
●
|
●
|
|
EYP2ML102
|
ML102
|
102
|
98±2
|
70
|
135
|
2
|
DC50
|
●
|
●
|
|
MS系列
|
EYP2MS092B
EYP2MS092BL
|
MS092B
|
92
|
89±2
|
60
|
150
|
2
|
DC50
|
16mΩmax
|
●
|
●
|
EYP2MS098B
EYP2MS098BL
|
MS098B
|
98
|
94±2
|
65
|
150
|
2
|
DC50
|
●
|
●
|
|
MU系列
|
|
EYP4MU092X
|
MU092X
|
92
|
89±2
|
55
|
150
|
4
|
DC50
|
8mΩmax
|
●
|
●
|
|
注：“●”代表已認證 UL：E60271 VDE：4811.6-1171-0007
|
|
|
